RCD a SPD: jak chránit elektroinstalaci před úrazem a přepětím

Když se doma rozsvítí světlo, na to většina z nás nepomyslí. Přitom v té chvilce běží řetězec ochranných funkcí, které mají zajistit, že vás proud neprojde a že bouřka venku nepošle silný náraz do toho, co máte doma zapojené. Tento článek je věnován dvěma zařízením, která v moderním rozvaděči dělají odlišnou práci: proudovému chrániči (RCD), který chrání lidi, a přepěťové ochraně (SPD), která chrání elektroniku. Půjdeme od principu k praxi — od fyzikálního vysvětlení až po konkrétní příznaky, podle kterých doma poznáte, že je čas jednat.

Pokud jste majitel, čtěte pozorně sekce o tom, co si ověříte sami. Pokud s rozvody pracujete, najdete tu shrnutí, které se hodí při vysvětlování zákazníkovi, proč se dvěma zařízením neobejdeme.

Kontext: jak se v Česku vyvíjela ochrana elektroinstalace

Starší instalace z 60. a 70. let — v panelových bytech i rodinných domech — byly projektovány podle norem, které znaly spínače a pojistky, ale neznaly proudový chránič. Často ho v rozvodnici nebylo. Dnes by taková instalace podle ČSN 33 2000-4-41 neprošla.

Druhá vlna problémů přišla s elektronikou. Kolem roku 2000 do domácností vstoupily počítače, smart TV a audiotechnika, později fotovoltaické i bateriové systémy. Všechna tato zařízení citlivě reagují na přepětí, které dřív přežily jen žárovky. Výsledek: i funkčně vypadající instalace může být na jedno bouřkové odpoledne příliš zranitelná.

RCD a SPD tedy řeší dvě odlišné hrozby, které se v jednom rozvaděči překrývají, ale nesmí se zaměňovat.

RCD: co to je a jak fyzikálně funguje

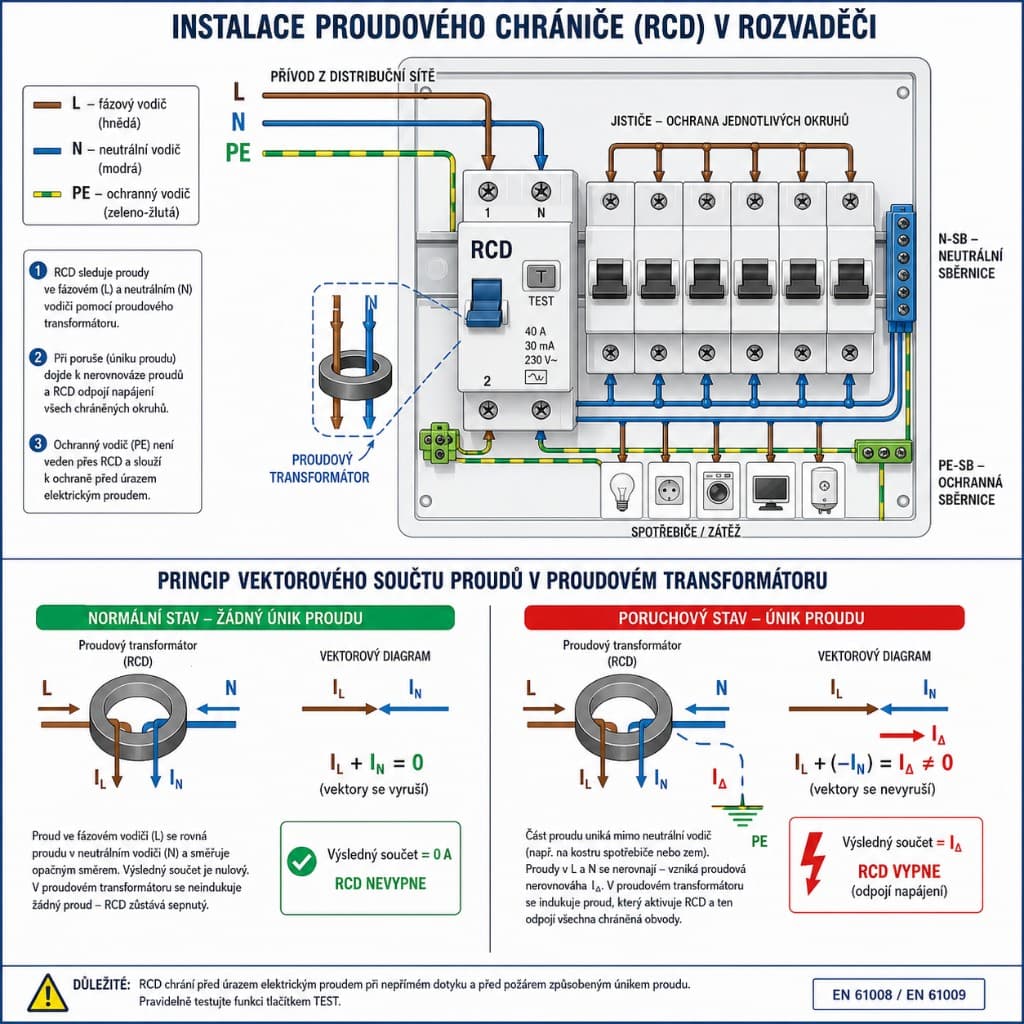

Proudový chránič (z anglického Residual Current Device) sleduje, zda proud tečící do obvodu fazí se rovná proudu, který obvod vrací nulovodem. V zdravém okruhu se oba proudy vektorově odečtou: v měrném transformátoru uvnitř chrániče se jejich magnetické toky vyruší a výstupní cívka je v klidu.

Jakmile se něco stane – člověk se dotkne živé části a zároveň má kontakt se zemí, nebo se poškodí izolace a proud „uniká“ skrz pouzdro spotřebiče na zem. Vracený proud nulovodem je pak menší než proud vedoucí fazí. Tento rozdíl, zvaný reziduální (únikový) proud, už není nulový. Měrný transformátor ho detekuje, ovladač vyhodnotí a spustí odpojení obvodu.

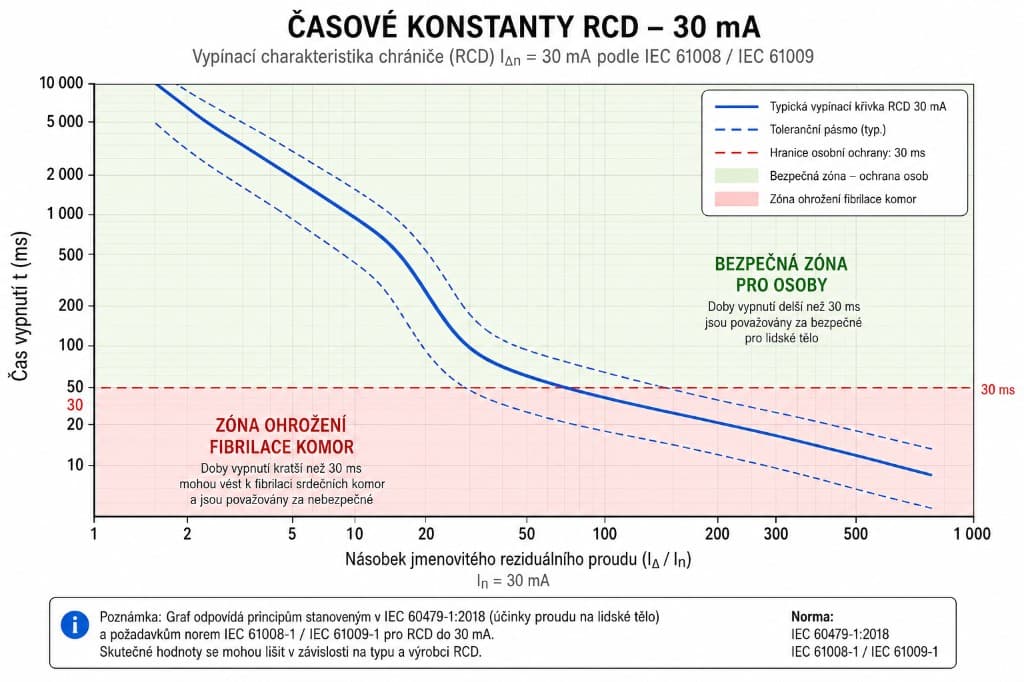

Proč právě 30 mA a 0,03 s

Střídavý proud procházející hrudníkem může spustit fibrilaci komor. Hranice 30 mA je volena s rezervou pod tímto efektem a počítá se s tím, že proud člověkem teče jen krátce. Typická kombinace pro osobní ochranu je 30 mA a maximálně 30 ms; při pětikrát vyšším úniku (150 mA) chránič odpojí obvod do cca 20 ms. Právě toto „málo proudu krát krátký čas“ drží celkovou energii pod bodem, kde hrozí fibrilace.

Proti požáři se používají vyšší prahy (typicky 100 a 300 mA) s delší reakcí — jde o odpojení trvalého úniku, ne o záchranu života v řádu milisekund. V bytovém rozvaděči je základ 30 mA na zásuvkové okruhy (osobní ochrana); vyšší prah má smysl tam, kde jde o požární ochranu vedení, ne o ochranu člověka u zásuvky.

Typy: AC, A a B

Ne každý únik je střídavý. Nabíječky a měniče (fotovoltaika, klimatizace, tepelná čerpadla) generují pulsující i vyrovnaný stejnosměrný únik, na který klasický chránič AC nevidí. Proto se používá:

• Typ AC – pouze sinusový střídavý únik. Pro starší okruhy bez elektroniky s měniči.
• Typ A – sinusový střídavý a pulsující stejnosměrný únik. Standard pro běžné zásuvkové okruhy s elektronikou.
• Typ B – vše výše plus vyrovnaný stejnosměrný proud. Nutný pro fotovoltaiku, nabíječky elektromobilů a systémy s měniči.

Pokud plánujete fotovoltaiku, e-mobilitu nebo klimatizaci, typ B v rozvaděči už není luxus, ale podmínka funkčnosti.

SPD: jak přepěťová ochrana odvádí energii přepětí

Přepětí je krátkodobý nárůst napětí nad nominál. Zdroje jsou dva:

1. Atmosférické — přímý nebo blízký úder blesku, který indukuje vysoké napětí do rozvodu, antény, telefonní i datové linky.
2. Spínací – vzniklé v síti: výpadek fáze, spínání výkonových spotřebičů, chod motorů, klimatizace, přepínání na rozvodném transformátoru.

Velikost takového nárazu dosahuje kilovoltů v mikrosekundovém řádu. Spotřebiče, které ho přežily, se degradují — kondenzátory stárnou, polovodiče se znehodnocují. Opakovaná přepětí tak mohou zkrátit životnost elektroniky v nechráněném bytě dřív, než byste čekali podle údajů výrobce.

Mechanismus: varistor jako „ventil“

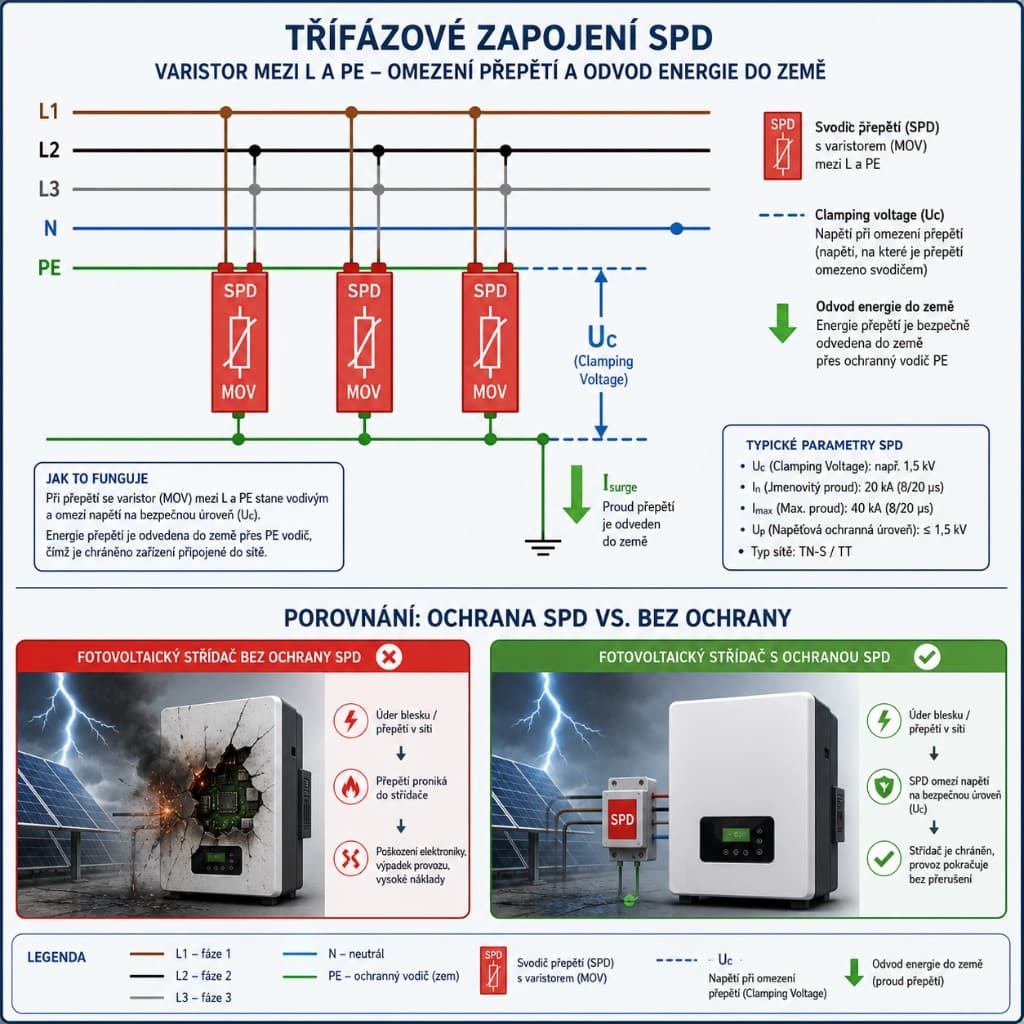

V srdci SPD je metaloxidový varistor (MOV). Pod clampingovým napětím (uvedeným jako Uc) se chová jako izolant – proud jím teče jen v řádu mikroampérů. Jakmile napětí přesáhne clampingovou hodnotu, varistor se za pár set nanosekund promění v velmi nízký odpor a odvede přepětí do zemnění přes ochranný vodič. Po odeznění přepětí se sám obnoví.

Každý odvedený úder je pro varistor však mechanický i tepelný stres. Po desítkách až stovkách úderů (nebo po jednom velmi silném) degraduje – stoupá mu clampingové napětí, v klidovém provozu jím teče vyšší proud a hrozí i zapálení. Proto SPD není „navždy“: moderní typy mají optický indikátor (zelená/červená kontrolka), který řekne, kdy je čas na výměnu.

Třídy: Type 1, 2 a 3

• Type 1 (třída B) – pro přímé úderové proudy, testuje se pulzem 10/350 µs. Místo v hlavní rozvodnici budov ohrožených přímým úderem (anténa, hromosvod).
• Type 2 (třída C) – základní ochrana pro nízké napětí, testuje se pulzem 8/20 µs. V bytové instalaci typicky na vstupu rozvaděče.
• Type 3 (třída D) – jemná ochrana u spotřebiče, dále snižuje zbytkové přepětí. Místo u TV, počítače, routeru i fotovoltaického měniče.

V budově s hromosvodem a kabelovým přívodem se standardně počítá s Type 1 na vstupu + Type 2 v rozvaděči + Type 3 u elektroniky. Pro rodinný dům v Kolíně a okolí bez samostatného hromosvodu bývá často dostačující Type 2 v hlavní rozvodnici + Type 3 u TV a PC. Přepěťová ochrana doma tak stojí zlomek ceny jedné poškozené elektroniky.

RCD vs. SPD: kde končí jeden a začíná druhý

Otázka, která se nejčastěji objevuje v diskusních fórech: „Mám přepěťovku v rozvaděči, stačí mi to?“ Odpověď je ne. A naopak: „Mám RCD chránič, po bouřce mi ale šlápl PC.“

Zjednodušeně: RCD chrání vás, SPD chrání vaši elektroniku. Oba patří do rozvaděče, ale plní odlišnou funkci – jedno za druhé nenahradí.

ČSN 33 2000: kde je hranice mezi doporučením a povinností

Norma ČSN 33 2000 je česká normalizace v souladu s mezinárodní IEC 60364. Pro tento článek jsou klíčové tyto podskupiny:

• ČSN 33 2000-4-41 – ochrana před úrazem elektrickým proudem. Stanovuje, kdy musí být obvod chráněn RCD (zásuvky, koupelny, venkovní rozvody, topné okruhy).
• ČSN 33 2000-4-42 — ochrana před přetížením a zkratovými proudy (jističe, pojistky).
• ČSN 33 2000-4-44 — ochrana před přepětím v důsledku úderu blesku (SPD, hromosvod).
• ČSN 33 2000-6 — periodické zkoušky a kontroly.

Právní rámec: normy samy o sobě nejsou zákon, ale v případě úrazu, sporu nebo pojistné události slouží jako průkaz osvědčené technické praxe. Co norma vyžaduje a vy to nemáte, je argument, který pojišťovna i soud berou vážně. U provozoven a veřejných prostor jsou periodické odborné prohlídky běžně povinné; u pronájmů a společných prostor se lhůta kolem 5 let často vyžaduje v praxi.

Co z toho odnést jako majitel? I když vám v soukromém bytě periodickou kontrolu nikdo nenařídí, protokol o měření je vaše pojistka — u pojišťovny i při prodeji nemovitosti. A RCD 30 mA na zásuvkách je dnes de facto standard, se kterým se při šetření škody počítá.

Co si doma ověřte: praktické příznaky

Tady začíná část, která bude pro majitele nejužitečnější. Nemusíte rozumět varistoru, ale abyste poznali, kdy něco není v pořádku, podívejte se na rozvaděč i spotřebiče a přemýšlejte podle této šablony.

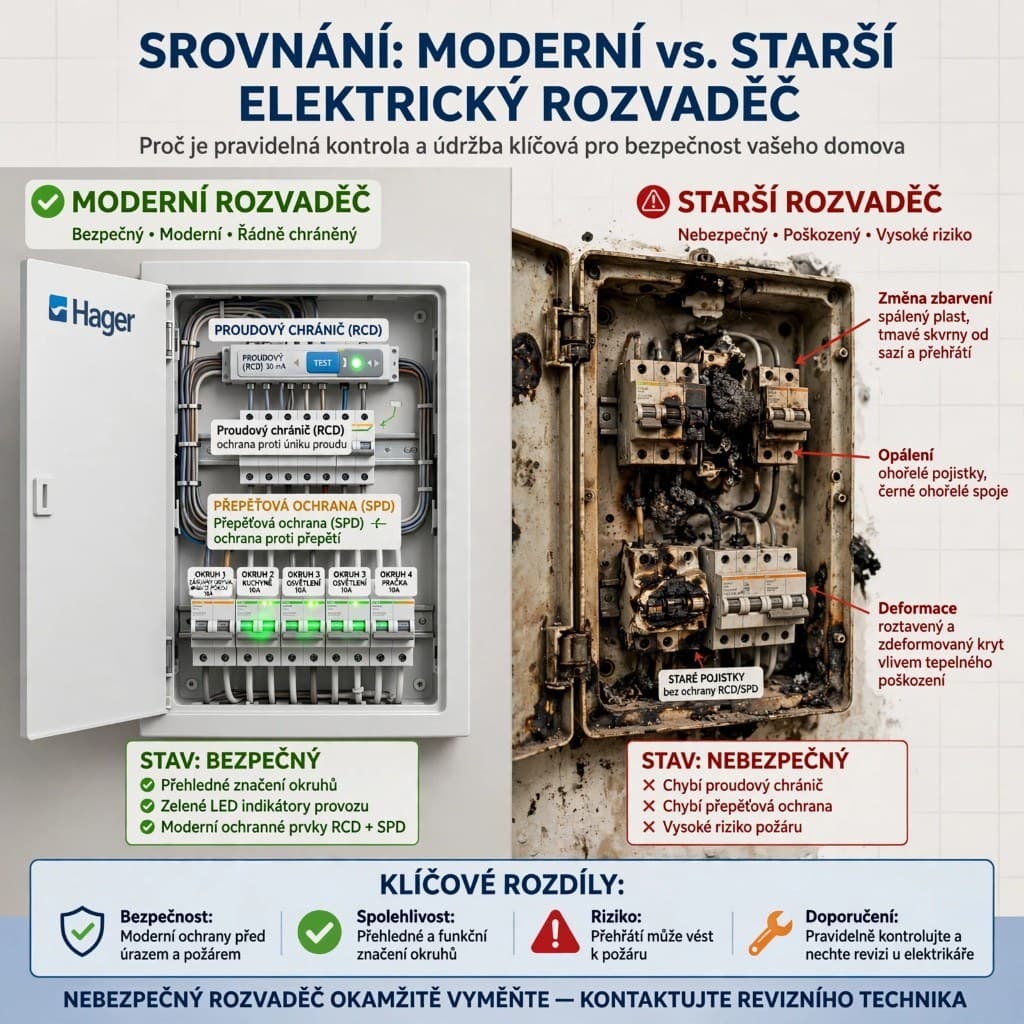

Co vidět

• Zbarvení a zuhelnatění kontaktů, svorek a pojistek. Tmavé nebo černé stopy na plastových krytech jsou znak přehřátí nebo obloukového spínání.
• Bílé usazeniny na spojích – v instalaci je to znak vlhkosti a elektrické eroze.
• Deformované plastové kryty jističů a chráničů – plast se stáhne nebo zbarví do hněda, když jím trvale teče víc proudu, než má snést.
• Praskliny izolantu na kabelech i přívodech – vstup pro vlhkost a oxidaci.
• Stav indikátorů na RCD i SPD – SPD s červenou kontrolkou je na výměnu.

Co slyšet

• Praskání a cvakání v rozvaděči – oblouk na uvolněném kontaktu. To už není „normální starší instalace“.
• Nové nebo hlasitější bzučení stabilizátorů a transformátorů – to mluví o přetížení.
• Šum nebo praskání v zásuvce při spínání.

Co pozorovat v chování

• Opakované skokování RCD na stejném okruhu. Jednorázové vypnutí po bouřce nebo po zapojení vadného spotřebiče může být normální; opakované znamená trvalý únik.
• Postupný pokles výkonu – topení topí méně, sušička suší déle, světla slabší. Může to být degradace kontaktu nebo stárnoucí chránič.
• Horké zásuvky a přívody – horká na dotek zásuvka po pár minutách běžného provozu znamená přehřívání v obvodu.
• Vypínání pod zátěží – vypne-li chránič vždy při stejném spotřebiči, je obvod nedimenzovaný nebo je v něm závada.

Která varování jsou závažná, která jen „stárnutí“

Bezpečnost, požár a pojištění: co to znamená pro vás

Požární riziko – mechanismus, ne legenda

Nejčastější příčinou požárů v elektroinstalaci není bouřka, ale přehřátý kontakt. Mechanismus je jednoduchý: uvolněný spoj má vyšší odpor, vyšší odpor znamená více tepla (P = I²·R). Teče-li kontaktem 16 A a odpor je desetinásobně vyšší než má být, vyvíjí se na něm desítky až stovky wattů. Plast začne tát, izolant degraduje, dojde k obloukovému přerušení. Oblouk má teplotu až 10 000 K.

RCD to přímo neřeší – chrání před únikem, ne před přehřátím. Před přehřátím chrání správně dimenzovaný jistič a kvalitní spoje. Proto je při modernizaci rozvaděče důležité opravit i svorky, ne jen vyměnit jističe.

Ochrana obyvatel a norma

ČSN 33 2000-4-41 je v tomhle jasná: zásuvkové okruhy v domácnosti mají být chráněny RCD s maximálním rozdílovým proudem 30 mA, v koupelnách a venku přísněji. Je to technický standard, na který se při šetření škody běžně odvolává i pojišťovna.

Pojištění a stará instalace

V případě pojistné události (požár z instalace, poškození elektroniky přepětím) se pojišťovna běžně ptá na tři věci:

1. Byla instalace v souladu s ČSN 33 2000? Bez protokolu o měření je to těžké doložit.
2. Existuje RCD na zásuvkách? Chybějící RCD může být argument pro snížení plnění — záleží na smlouvě a na tom, zda by chránič incident omezil.
3. Existuje SPD? U poškození elektroniky přepětím se chybějící SPD v šetření často zohledňuje; konkrétní dopad se liší pojišťovna od pojišťovny.

Prakticky: protokol o měření je při pojistné události jeden z nejsilnějších důkazů, že jste stav řešili zodpovědně. Dokumentovaná instalace vám vždy pomůže víc než slovní ujištění.

Zdraví a prevence – co si můžete ověřit sami

Bez rizika a bez nástrojů zvládnete testovací tlačítko RCD, indikátor SPD, teplotu zásuvek i zvuk rozvaděče – postup najdete níže v sekci Co si ověříte sami. A jedna hranice: nerozebírejte rozvaděč, neměřte napětí bez měřáku a zkušenosti. „Domácí zásah“ na přívodu je práce elektrikáře.

Případové studie z praxe

Modelové příklady z praxe; anonymizováno. Technické parametry jsou orientační — závazná nabídka vždy po bezplatném průzkumu.

Případ 1: rekonstrukce kuchyně v paneláku, Kolín

Charakteristika: Byt 3+1 z roku 1978, původní instalace s pojistkovými jističi 10 A, bez SPD. Při částečné rekonstrukci kuchyně byl dodán RCD nevhodného dimenzování. Majitel (rodina se dvěma dětmi) doplňoval varnou desku, myčku, troubu a chladničku s mrazákem.

Příznaky: Opakované vybavení RCD po zapnutí varné desky a myčky dohromady. Po letní bouřce selhaly PC i TV. Zásuvka u ledničky horká na dotek po 20 minutách provozu.

Diagnostika: Měření ukázalo únik 8 mA na okruhu kuchyně po připojení myčky a degradaci spojů na přívodu zásuvky lednice. SPD v rozvaděči chyběl, stávající RCD nebyl dimenzován na zátěž.

Řešení: Výměna rozvaděče (Hager) s hlavním spínačem, RCD typ A 40 A / 30 mA na zásuvky, RCD typ B 63 A / 30 mA na okruh kuchyně a SPD Type 2, 40 kA. Oprava a zkrácení spojů na zásuvce lednice, nové svorky a značení okruhů.

Čísla: Náklady po bezplatném místním průzkumu — neuvádíme paušál bez zaměření. Rozsah typicky jeden pracovní den. Výsledek: žádné opakované vybavení RCD po třech měsících, SPD přečkal bouřku bez poškození PC i TV.

Proč právě tohle: Byt má zvýšenou zátěž a elektroniku citlivou na přepětí. Typ A chrání před pulsujícím stejnosměrným únikem z elektroniky, typ B na kuchyni pojme stejnosměrné úniky z indukční desky, SPD Type 2 je základní ochrana bytu bez samostatného hromosvodu.

Případ 2: starší rodinný dům s fotovoltaikou, okraj Kolína

Charakteristika: RD z roku 1935, částečně původní instalace, 2 okruhy, pojistkové jističe 20 A. V roce 2019 přidaný RCD typ AC; v roce 2024 majitel doplnil fotovoltaiku 6,4 kW a tepelné čerpadlo.

Příznaky: RCD typ AC občas vybavil po bouřce a po přepnutí fotovoltaiky na baterii. Po pojišťovacím šetření u poškozeného měniče FVE při bouřce 2025 se ukázalo, že chybějící SPD a typ B chránič oslabily pozici majitele — konkrétní plnění záleží na smlouvě.

Diagnostika: Měření ukázalo, že typ AC nevidí stejnosměrný únik z měniče FVE. SPD v rozvaděči chyběl, měnič byl přepětím poškozen.

Řešení: Výměna RCD na typ B 63 A / 30 mA pro FVE a baterii, SPD Type 1, 25 kA na přívodu, SPD Type 2, 40 kA v rozvaděči a SPD Type 3 u měniče FVE. Kontrola a zpevnění zemnění.

Čísla: Náklady po průzkumu podle rozsahu (materiál + práce, včetně strany FVE). Výsledek: FVE běží bez výpadku, protokol o měření potvrdil splnění ČSN 33 2000-4-44.

Proč právě tohle: FVE vyžaduje typ B chránič a kombinaci Type 1 + Type 2 SPD. Bez toho je pojistná ochrana FVE zbytečně zranitelná a hrozí poškození měniče při bouřce.

Případ 3 (kratší): pronajatý byt, centrum Kolína

Charakteristika: Byt 2+1 z roku 1960, pronajatý, původní instalace s pojistkovými jističi, bez RCD i SPD. Noví nájemci si donesli počítač, dvě TV a tiskárnu.

Příznaky: Opakované vybavení jističe po zapnutí PC a tiskárny. Po poškození PC přepětím pojišťovna nájemce odmítla plnění — chyběla SPD a dokumentace stavu instalace.

Řešení: Pronajímatel do dvou týdnů nechal přidat RCD typ A 25 A / 30 mA a SPD Type 2, 40 kA. Rozsah typicky krátká servisní návštěva.

Výsledek a ponaučení: Majitel nahradil nájemci PC a doplnil ochranu; po zásahu žádné další problémy, smlouva prodloužena. U pronajatých bytů je RCD + SPD investice do klidu pro obě strany.

Co si ověříte sami (bez rizika)

• Testovací tlačítko RCD – zmáčkněte a sledujte, zda odpojí. Neodpojí-li obvod, je chránič na výměnu.
• Indikátor SPD – zelená je v pořádku, červená je na výměnu.
• Teplota zásuvek – po 30 minutách běžného provozu by měly být vlažné. Horké jsou problém.
• Zvuk rozvaděče – tichý je v pořádku; bzučení, cvakání, praskání znamená zavolat elektrikáře.
• Vzhled jističů a chráničů – žádné zbarvení, deformace ani bílé usazeniny.

Závěr: co dělat a jak začít

RCD a SPD nejsou dva oddělené předměty v rozvaděči, ale dvě poloviny jednoho bezpečnostního systému — RCD chrání vás, SPD chrání vaši elektroniku. Oba patří do každé moderní domácnosti; jejich absence je slabina, kterou pojišťovny i soudy při šetření berou vážně.

Pokud máte doma starší instalaci bez RCD, bez SPD, nebo s chráničem typu AC při fotovoltaice, je čas jednat. Dobrá zpráva: modernizace je dnes často zvládnutelná během jednoho dne a podle rozsahu jde o nízké až střední desítky tisíc korun. Efekt je okamžitý: menší riziko úrazu a požáru, ochrana elektroniky a vyšší hodnota nemovitosti.

Kdy se obrátit na specialistu

Pokud pozorujete některý z těchto znaků, nečekejte další bouřku:

1. Zbarvené nebo deformované spoje v rozvaděči.
2. Opakované skokování RCD na stejném okruhu.
3. Horké zásuvky nebo přívody spotřebičů.
4. SPD s červenou kontrolkou.
5. Plánovaná instalace FVE, e-mobilita nebo klimatizace — typ B chránič a vhodné SPD.
6. Prodej nebo pronájem nemovitosti — pojišťovna bude chtít protokol o měření.

Co děláme během bezplatného průzkumu v Kolíně a okolí

Během bezplatné konzultace (Kolín a okolí do 40 km) se podíváme na rozvaděč i klíčové okruhy: stav RCD (typ, proud, testovací tlačítko), stav SPD (indikátor, třída), jističe a spoje, dimenzování okruhů na skutečnou zátěž a zemnění. Výstupem je přehledný posudek s prioritami a odhadem nákladů – bez závazků i tlaku.

Jak se objednat

Napište nám na info@vmvolt.eu nebo zavolejte na +420 722 918 715. Termíny domlouváme individuálně; u rizikových míst (zbarvené spoje, opakované skokování RCD) se snažíme reagovat rychle.

Etapizace – proč to dává smysl

Modernizace najednou je pro mnoho rodin finanční zátěž, proto nabízíme etapizaci:

• Etapa 1 (okamžitá bezpečnost): Oprava rizikových míst, RCD 30 mA na zásuvky, SPD Type 2.
• Etapa 2 (kompletní ochrana): Výměna jističů, dimenzování okruhů, typ B chránič pro FVE.
• Etapa 3 (optimalizace): Značení, měření, protokol o měření, Type 3 SPD u citlivé elektroniky.

Každá etapa je samostatně funkční a zvyšuje bezpečnost. Nemusíte čekat, až bude „dokonalé“, abyste mohli spát klidně. Orientační cenu si spočítáte v kalkulačce na našem ceníku; závaznou nabídku vždy potvrdíme až po bezplatném průzkumu.
